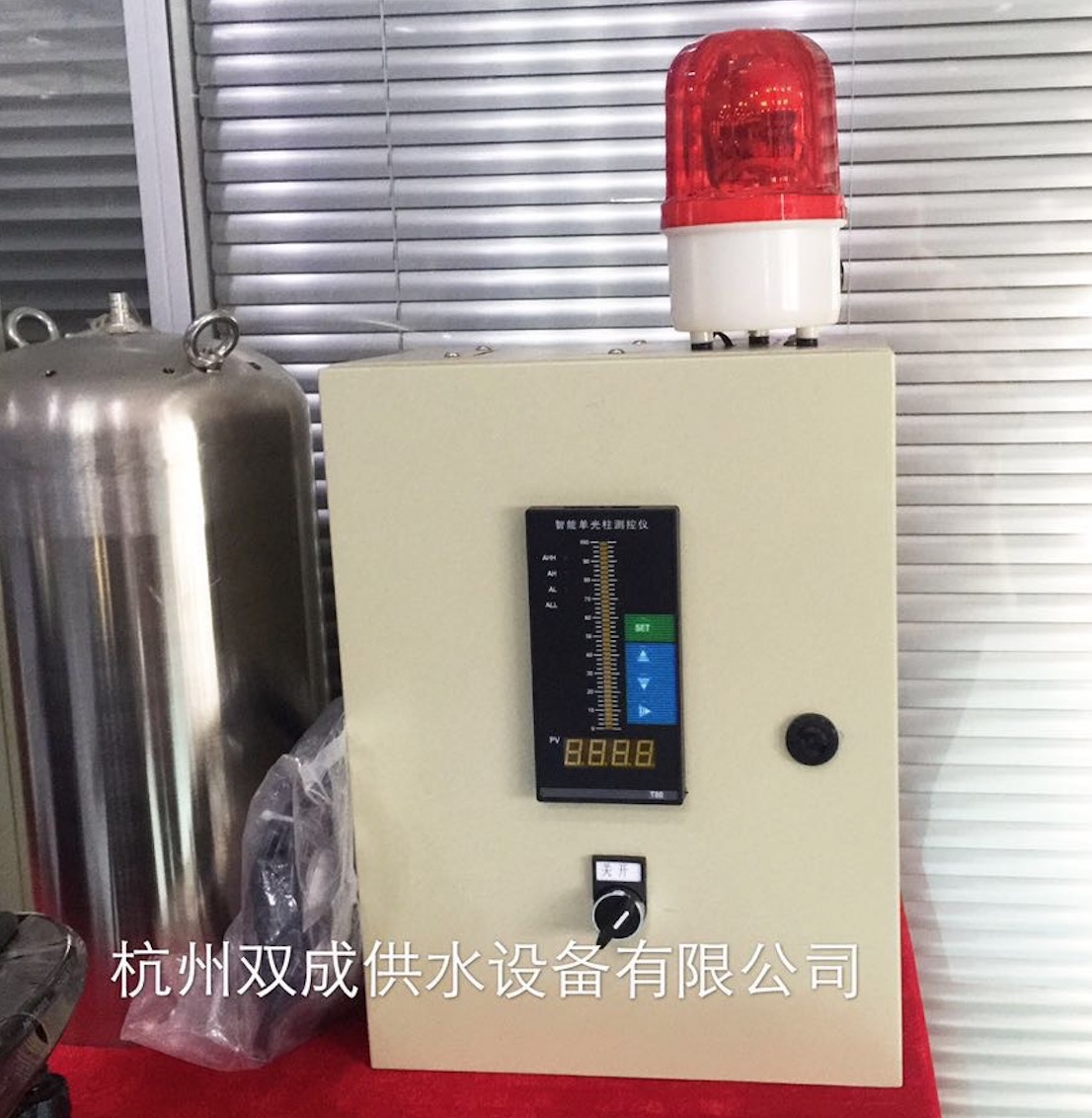

  液位控制報警裝置他是一種能夠自動控制液位高低的上限報警和下限報警的一種報警裝置，液位控制報警裝置在控制器內裝有峰鳴器，同時在接線端子板上設有上報警觸點、下報警觸點，還設有控制泵的觸點，并且在上報警時有停泵的功能在下報警時有啟泵的功能。

    液位控制報警裝置工作原理：

    （1） 首先，將變壓器原邊開關 X按鈕按下，變壓器通電，XD4指示燈亮。液位在低液位時按動AN1,此時通過AN2、K2、J2-1常閉觸點形成一個回路，J1得電，接線板上3、4間J1觸點閉合，達到控制泵的目的。如果泵的電機為0.5kw,可直接由此觸點起動。不需加任何接觸器，使用接線板上的3、4間觸點控制接觸器線圈即可。

    （2） J1線圈得電后，泵起動，K2、K3在釋放的情況下，將AN3回復到抬起的位置，液位上升到K2位置。浮子使K2開路，泵斷電停止。此后，液位逐漸下降到K1位置，浮子使K1閉合，泵重新起動。

    （3） 上報警：在液位控制失靈的情況下，液位一直上升，上升到K3位置時，浮子使K3閉合，J2吸合，J2-1常閉觸點打開，泵斷電停止，同時J2-2使接線板上5、6間觸點閉合。此時如果在5、6間觸點接上外報警裝置，則報警開始；如果沒有接外報警裝置，控制器內部亦有峰鳴器報警。

    （4） 下報警：在自動停泵失靈的情況下，液位一直下降，當浮子隨液位下降到K4位置時，K4閉合，J3吸合，J3-1閉合，泵自動起動，同時J3-2觸點閉合。此時，如果接上了下報警裝置，其開始報警，關且在控制器內部同時也有峰鳴器報警。
